ARC Flash研究:行业领导者指南(2021)




这是我在2021年的Arc Flash研究的完整指南。

在本指南中,您将了解这些问题的答案:

  • 什么是弧形闪光研究?

  • 为什么一个弧形闪光研究很重要?

  • 是法律要求的电弧闪存学习吗?

  • 什么时候需要一个弧形闪存学习?

  • 需要频率频率频率是多少次?

  • 谁能执行ARC Flash研究?

  • ARC Flash学习费用是多少?

  • 以及更多…

让我们开始吧。

电弧闪光研究


内容



第1章:

ARC Flash学习基础知识




无论您是维护经理,安全专业人员还是电气监督员,您都需要评估您的设施(或设施)的ARC Flash研究的必要性。

在我们进入详细信息之前,我想确保您对ARC Flash研究的基础知识良好的句柄。

所以,在本章中,这就是我们将要结束的。

我们将从基本定义开始。

什么是弧形闪光研究





什么是弧形闪光研究?

ARC Flash研究(也称为ARC闪存分析)是设施的电气分配系统的电气工程分析,该电气分配系统确定了工人可能相互作用的任何一点的电弧爆炸可以获得的热门电弧爆炸如何(所谓的事件能量)与那个系统。

电弧闪存研究产生每个设备在每个设备上可用的特定电路(在Cal / Cm2)的特定水平所需的所有信息所需的所有信息。

通常,每块电气设备都有不同的入射能级(除非它从完全相同的位置喂食)。




为什么一个弧形闪光研究很重要?

ARC Flash研究很重要,因为没有你的工人(你的员工或承包商)没有明确的方式知道这些设备是如何努力的危险。

电气安全(所有安全性)归结为理解两件事。

危害和风险。

ARC Flash研究提供了对危险的理解。具体而言,危险的严重程度可以从第二次烧伤(1.2 cal / cm2)开始到灾难性的热量(这将是致命的)。

你的 ARC Flash培训 将提供对风险的理解。

并为记录......

我说有 没有实际的知识方式 因为还有另一种方法,但它不是很有用,因为我从未在任何实施它正确实施的行业中遇到过公司。

见下文…





替代方案是什么?

执行ARC Flash研究的替代方案正在使用所谓的ARC Flash PPE类别方法(有时称为ARC Flash PPE类别表方法)。

要缩短一个长话,它有两个主要障碍克服:

  1. 您需要知道最大可用的短路电流;和

  2. 您需要知道最大故障清除时间。

大多数人都不知道这些东西......

为了解决它们,您需要执行大约95%的工作来做弧形Flash研究。

如果这是一个不足以远离这种方法的理由,一旦完成,就会获得一个非常保守的危险水平的估计(这意味着穿着比必要的更多PPE)。

所以,坚持做电弧闪光研究。



第2章:

法律要求和责任



是OSHA要求的电弧闪存学习

现在你已经有了一些基础知识,并且你需要知道什么以及你需要致命 您的职责来自法律角度.

这确实沸腾了你在哪个国家的国家。

自从电气安全和弧形闪光的两个最突出的标准 nfpa70e.CSAZ462. 我将分别专注于美国和加拿大。

所以让我们进入这一章。






OSHA需要一个ARC Flash学习吗?

截至2015年1月1日,OSHA需要弧形闪光研究。您可以找到标准中列出的此要求 1910.269发电,传输和分布.

这是它所说的:

“1910.269(l)(8)(ii) - 对于从电弧下暴露于危险的员工,雇主应合理估计员工将暴露的入射热能。

正如我在第1章提到的那样,通过执行弧形闪光研究,唯一能够进行入射热能的实用方法。


是哦需要的电弧闪存学习&S?

加拿大有十四条司法管辖区(一个联邦,十个省和三个领土),每个人都有自己的职业健康和安全立法。

这些中的每一个都会指保护员工免受电气危害,但不得进入比这更细约。

但是,有一个账单每个人都可以落后。

比尔C-45(Westray票据) 是加拿大刑法的修正案,这些刑法是哪些国家:

“217.1每一个承担或有权力的人指导另一个人如何工作或执行任务是在法律义务下采取合理的措施,以防止对该人或任何其他人造成的身体伤害或任何其他人任务。”

因此,如果您(或贵公司中的任何人)指导电气工作,并且有可能接触弧形闪光,第一个合理的步骤将弄清楚与该设备相关的危险等级。

因此,需要完成电弧闪光研究。


什么时候需要一个弧形闪存学习?

无论您在您所在的国家/地区,您都可以问自己这些问题,以弄清楚您是否真的需要ARC Flash学习:

  1. 是否需要进行操作的电气工作?是还是不是。

  2. 是否有效地工作的电气设备具有生产电弧闪光的能力(通常在208伏以上的任何额定值)?是还是不是。

如果您对这两个问题的回答是肯定的,那么您需要一个ARC Flash研究。


人们认为他们不需要一个的常见原因

1.“我们承揽我们所有的电气效果。”

我一直听到这个,但这并不意味着你脱离了钩子。

承包商依法,是您的劳动力的延伸,当他们在您的方向之下时,您可以承担责任。

他们基本上被视为他们在您的网站上工作的时间。

“我们的电工都是合格和/或认证的。”

这可能是真的,并且是您组织的伟大资产,但这并不意味着他们可以在有头上的数千(也许数百万)或变量来运行复杂的计算。

没有专业的软件和知识,电工无法计算电弧闪光危险。

3.“我们之前从未有过弧闪光灯......我们有一个很棒的安全记录。”

*长叹息伴随着Facepalm *

旧的说法是什么?

过去的表现并不预示未来的结果。

虽然过去的绩效确实(具有更好的赛道记录的公司不太可能遇到事件),但在法庭上并没有很好地升起。



第3章:

ARC Flash研究的好处




访问危险信息是做电弧闪光研究的显而易见的益处。

但不要让那个愚弄你认为这是唯一的好处。

在本章中,我会覆盖你从做电弧闪存学习的所有好处,相信我,有很多!

让我们潜入。

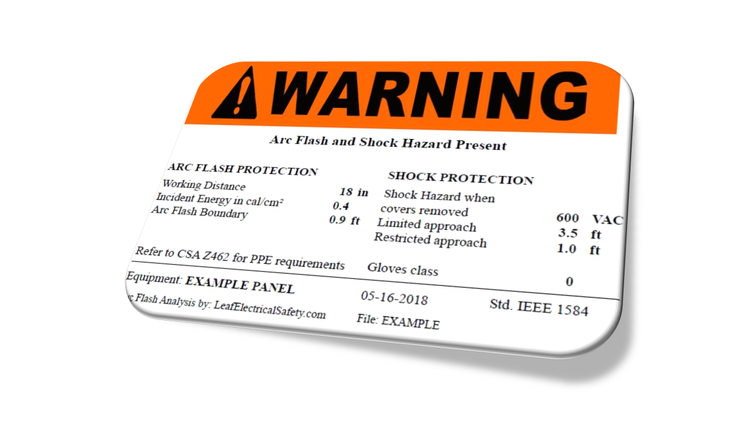

弧形闪存标签





弧形闪存标签在设备上发布

在一天结束时 弧形闪存标签 发布在您的设备上就是您在后面的内容。

这为最终用户提供了所有必要的危险信息,他们需要安全地执行任务。

在您想要确保列出的ARC闪存中有三件事:

  1. 电弧闪光入射能量水平(在Cal / cm2中测量)

  2. 闪频边界

  3. 假设工作距离


列出了冲击危险信息

我们没有在这篇文章中谈论震惊危险,但ARC Flash研究的一个增加的福利也在更好地了解每块电气设备的冲击危险。

冲击危险决定了设备的电压电平,并且该信息(以及边界和PPE要求以及PPE要求)应列在电弧闪存标签上。


清除PPE要求

第一步是理解危险水平。

第二步是决定如何处理它们。或者涉及的时间超过ARC Flash PPE。

完成ARC Flash分析使您的工人100%的信心他们可以为工作选择正确的PPE。


定义了安全的工作距离

有三个非常重要的安全工作距离必须了解并有关于电气安全的信息。

  1. 电弧闪光边界 - 这是距离弧闪存的距离,一个人可以站立保持相对不受害(它们仍然暴露于约1.2cal / cm2,这是第二度燃烧的开始)。

  2. 有限的方法边界 (震动) - 这是远离电源的距离,所有不合格的人必须远离设备(当正在进行电气工作时)。

  3. 限制的方法边界(震动) - 这是远离电源的距离,电源必须佩戴用于休克保护的防护PPE。

所有这些距离应在您的标签上发布。


更新了单线图

拥有最新的单行是必须的。

它不仅是在电气室中发布单线图的法律要求,而且它也是您的 电气安全计划.

大多数电气作业将首先去激励系统并证明零能量。

未经最新的图纸,您的劳动力将难以确定他们是否有正确的断开对他们正在处理的面板的正确断开。


证明您的尽职调查

如果发生严重伤害或死亡,事件调查人员将寻求证据表明雇主采取了每一个合理的预防措施,以降低事件的风险。

具体来说,调查人员将寻找这三件事:

  1. 雇主是否正确地识别危险并通知他们的劳动力(Arc Flash研究和标签)?

  2. 雇主是否确保了工人有 适当的培训?

  3. 雇主有没有 有效政策 到位,是被遵循的吗?



第4章:

完成ARC Flash学习



ARC Flash学习公司附近的公司

如果您仍在阅读这篇文章,那么我假设您将您添加到获得和Arc Flash学习的想法。

现在,您需要弄清楚如何完成它。

在本章中,我将介绍您需要采取的步骤,以便在工作中获得合适的人(具有适当的资格)。

让我们潜入!






谁能执行ARC Flash研究?

必须由许可的专业工程师进行ARC Flash研究,他们拥有适当的电力系统研究和电弧闪光危险分析的经验。

完成该研究的人可以是一个内部工程师,来自外部综合工程公司或理想情况从ARC Flash研究公司。


开发ARC Flash研究成本估算

ARC Flash研究的成本与工程师完成工作所需的时间成正比。

诀窍是弄清楚需要多少工作来最终获得您可以信任的质量标签。

要开始,请尝试通过此内容概述的步骤 ARC Flash学习成本估算帖子.

从根本上,您需要确定:

  • 您设施的大小(方形镜头有助于弄清楚距离该地方需要多长时间)。

  • 您有多少电气设备(通常是单线图具有ARC闪存分析所需的一切)。

  • 您已经有多少钱(如果有的话)。

从那时起,任何有良好掌握的人如何转化为工程时间就可以提出准确的估计。


创建您的Arc Flash学习范围

当谈到将您的Arc Flash学习范围放在一起时,您不必担心这么多关于技术细节 如何执行ARC Flash研究 当您执行成功项目的实际步骤时。

IEEE 1584. 执行arc-Flash危险计算的指南 为您提供技术方面的技术方面(只要您将其指定为遵循的标准)。

IEEE 1584..1. 根据IEEE STD 1584,CARP-Flash危险计算研究规范和可交付要求指南 是一个很棒的工具,可以帮助您定义工作范围。

无论您指的是什么,您都希望确保您的学习是谁包括旨在的步骤 提高研究的准确性 (下面的步骤1-3),然后 增加了研究的有用性 (steps 3-6 below).

ARC Flash研究工作范围必须包括以下项目:

  1. 数据收集 - 从文档,规格,设备铭牌,数据表中收集所有系统数据。检查和维护报告,以及现场验证。

  2. 单行图综述 - 确保单线图的准确性以及所有设备都被占用。

  3. 电力系统模型 - 使用专业的ARC闪存软件构建电力系统的工程模型。

  4. 完成ARC闪存计算并分析结果(使用IEEE 1584-2018作为计算的基础)。

  5. 写一篇关于调查结果的详细报告。

  6. 打印电弧闪存标签并将其贴在设备上。


指定您的Arc Flash学习报告

工程师很棒的包装报告充满了信息。

虽然你关注的是有助于您保护工人的信息。

这就是为什么你需要清楚的是你的Arc Flash学习报告中的内容。

确保您要求这4件事(在所有的“绒毛”之上,您通常会收到):

  1. 一张表,显示所有设备和每个部件的相关机能(这应该包括在内,但它非常有用)。

  2. 关于您应该为您的劳动力提供的ARC Flash PPE的建议。

  3. 关于如何改进的建议列表(通过降低事件能量)您的电弧闪存号。

  4. 在研究期间指出的电气工程“红旗”列表。这些可能或可能不会影响电弧闪光研究结果,但可能是严重的安全问题。



第5章:

保持事情最新




一旦您将所有努力放入完成ARC Flash学习,您将想确保您保持最新的事情。

具有良好的策略,您可以在合理的投资(时间和金钱)上维护您的学习。

在本章中,我们将在维护您的模型方面进行一些误解,并为您提供一些您应该做的想法。

让我们继续前进。

ARC Flash学习每5年一次





你需要每5年需要一项弧形闪光学习吗?

至少,您需要每5年检查ARC Flash学习。这意味着您需要考虑对电气分配系统的任何更改或者对IEEE 1584标准的更改(最新更新是2018年11月)。

通常是时候,公司在印象的印象下,他们必须在5年度标记完成另一个ARC Flash研究。

这只是简单的错误。

如果您已经维护了系统模型或没有任何重大的更改,那么一切都会是一样的。

审查是必需的。


2018年IEEE 1584更新的会计

在2018年11月之前执行的任何弧形Flash研究使用了基于300个实验室测试的经验衍生的方程。

最新版本(IEEE 1584-2018)使用2000多个额外的测试来提出更接近真实世界情况的方程。

一些最重要的变化是:

  1. 包含垂直和水平总线配置

  2. 在外壳大小中进行分解

  3. 占电弧电流变化的算法

  4. 介绍额外的电压范围

  5. 新公式补充说

已经发现,使用新的方程一些弧形闪光水平明显高于早期的想法。

应更新2018年11月之前进行的任何研究。

有关我推荐的更改的更多详细信息 阅读Jim Phillips的帖子主题.


ARC Flash研究应该多久进行一次?

只需完成ARC Flash研究即可进行一次。

但是,项目需要修改,修改和更新:

  • 改变了保险丝大小

  • 更改了继电器设置

  • 添加新设备

  • 改变了变压器大小

  • 更新标准

  • 在原始数据中找到的错误

  • 和更多

理想情况下,随时您正在进行这些修订,然后对系统进行更改,然后验证电弧闪存标签(和入射能量值)不会受到更改影响。

尽可能最少,您应该在5年周期内进行这些变更(如上所述)。

如果您确实发现新的数字有显着差异(一个例子是您的工人不再归因于事件能量),那么您必须打印一个新标签。



第6章:

ARC Flash学习后发生了什么?



弧形闪光缓解

在我看来,获得ARC Flash学习完成只是一个开始。

请记住,我们首先做到的原因是提高工人的安全。

识别危险是一个至关重要的,但现在我们想要深入了解。

我们如何改进这些数字?

我们的工人需要什么培训?

还有什么需要考虑吗?

让我们找出来。






弧形闪光缓解

电弧闪光缓解技术主要被认为是工程活动,导致电弧闪光水平的总体减少(事件能级)。

一旦ARC Flash研究完成,应给出具有最高入射能量水平的设备(后果严重性),然后是最常见的设备(增加发生的可能性)。

以下是验证的ARC闪存缓解技术列表您可以进一步探索:

  1. 区域选择性互锁

  2. 差动继电器

  3. 维护开关

  4. 电弧闪光检测继电器

  5. 高电阻接地

  6. 电流限制保护装置

  7. 分流行程


ARC Flash培训

为了保持相当直接的事情,您可以将劳动力分为两个桶。

  1. 做电气工作的人;和

  2. 那些没有的人

在临时闪光训练方面,与弧闪光无关的人仍然应该有一些基本的危险程度,以防他们发现自己在这些危险附近工作。

需要能够识别这些危险可能存在并且能够远离它们的地方。

我会称这个电弧闪光危险意识训练。

现在,对于电力工人,他们需要更深入地走一点。

这篇文章在这里 提供更多信息 应该涵盖一个弧形闪存培训课程.

从根本上说,你希望你的电工工人:

  1. 了解弧形闪光的严重性

  2. 了解它是如何发生的(更多来自事物的实际方面,那么科学)

  3. 如果发生弧闪光,就知道如何保护自己

  4. 了解安全相关的工作实践,这将减少其风险

  5. 了解电弧闪存PPE,工具和设备

  6. 了解如何安全地工作,如果他们无法关闭




现在轮到你了



所以这就是我所拥有的ARC Flash研究。

现在我想把它交给你:从今天的指南中哪个想法将对您的组织产生最大影响?

您是否已经完成了ARC Flash研究?什么是最难的部分?

现在在下面留下快速评论,让我知道。
