等电位韦德体育电玩与并联韦德体育电玩

如果您是使用高压设备(额定电压超过750伏)的电工,那么您应该真正了解等电位韦德体育电玩的概念以及它与并联韦德体育电玩的区别。我将使用带有中性线的三相高压线路作为示例,因为它很容易可视化,但是一旦您有了这个概念,则在使用高压金属封闭开关设备时也可以应用相同的理论。

直到70年代初,所有行业的人们几乎都在使用并联韦德体育电玩来“保护”工人避免在高压设备上工作时遭受危险的电击危险。问题是,它没有用。在线路意外重新通电或感应附近的通电导体产生电压和电流的事件中,架线工和其他高压工人被杀死。

为什么并联韦德体育电玩不起作用?

您需要了解的第一件事是习惯使用个人保护韦德体育电玩 最大化 电流流向地面...的目标是将工作位置的电压水平保持在安全水平,直到上游过电流设备运行为止。

想象你是一个明亮的闪亮灯泡。如果有人插入工业尺寸的台锯并打开它,将会发生什么?您会变得非常昏暗,甚至出门……只是一秒钟,但希望您能明白这一点。您整个身体的电压降为零到零...或者...我的意思是,您的灯丝...

地面就像一台巨大的电动机,当线路意外重新通电时,工作地点的某人就像灯泡一样褪色。理论上。

实际上,并联韦德体育电玩的麻烦在于它没有用。最终还是会被 一些  在工作人员的身体上的电压降会导致致命的电击。如果韦德体育电玩电缆,相导体和大地之间的连接不完美(可能是由于导体上的少量氧化作用),则几乎不可能将系统电压保持在零附近。

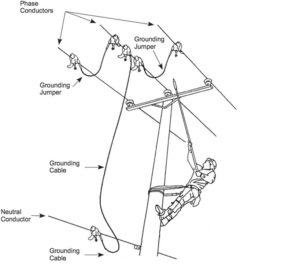

图由A.B. 机会公司

在架线工在木箱上工作的情况下 极,极将充当韦德体育电玩导体。如此有效地,您有一组并联的韦德体育电玩电路,通过 韦德体育电玩导体,一根穿过工人和电线杆。这个架线工将是一个不断发光的灯泡。

那么,等电位韦德体育电玩如何解决呢?

实际上很简单。只要确保韦德体育电玩导体和(在这种情况下)电极的电位相同即可。通过使用所谓的韦德体育电玩集群(对于金属封闭的开关设备,可以使用韦德体育电玩垫)来执行此操作。

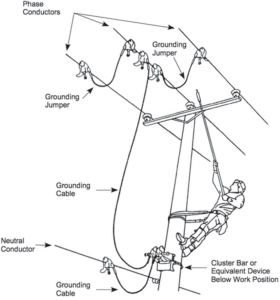

地面簇只是一条缠绕在杆子上并用轮式捆绑器拧紧的链。将群集放置在工人脚下,然后将其连接到韦德体育电玩导体。


图由A.B. 机会公司

这有效地使工人成为电线上的鸟。如果发生意外的重新通电,则整个工人身体的电位不会有差异。

只要正确确定韦德体育电玩尺寸并遵循正确的安装方法,过电流设备就会跳闸,工人将保持安全。
