如何计算弧形闪光灯边界

如果您正在寻找如何计算弧形闪光灯的最快和最简单的方法,那么您已经到了正确的地方!

有许多方法可以做到这一点,所有这些都带有自己的怪癖和细微差别,但在这篇文章中,我将假设一些事情:

  1. 你没有计划做一个 弧形闪光研究

  2. 您可能会使用类别(或表)方法来确定电弧闪存PPE。

  3. 你已经意识到这没有给你弧形闪光边界......所以你想要一个快速的方式来解决这个问题。

如果这听起来像是这样,请继续阅读!


什么是弧形闪光边界?

最初这被称为弧形闪光灯 保护 边界......直到有人意识到它没有提供太多保护。

原因?

该边界(或隐形屏障)是远离潜在的弧形闪光危险的距离,如果暴露于电弧闪光,有人会收到第二次烧伤。

选择的原因是因为这是被认为是可生存的水平......不是最舒适的水平。

所以,而不是改变这个距离的距离真的是术语保护被删除,现在我们有弧形闪光边界。


为什么我需要它,我该怎么办?

在任何电气工作(将使人们暴露给ARC Flash)期间,工作人员必须在边界或超出边界处设置障碍物。

您可以用红色或黄色磁带,锥形,塔,待命员完成这一点......真的是一个传统方式,一个人会提醒某人并不总是存在的危险。


好的......我如何计算它?

就像我之前提到的那样,有许多方法来计算边界,但是我选择的那个是re-to是ralph lee计算方法(这是他白皮书的链接 )。

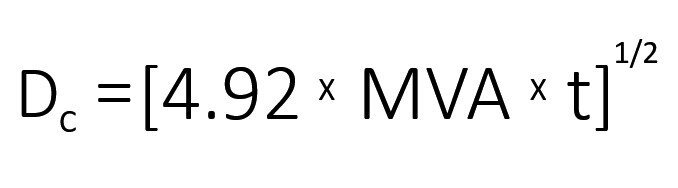

这就是等式的样子......


现在,如果你不是一个数学wiz别担心,请和我在一起......我会走这个。

DC是我们试图确定的东西......电弧闪光灯边界。

4.92只是一个常量......拉尔夫李认为它,你不必。

MVA是来自变压器,喂养您正在处理的设备。去找到变压器并查看铭牌。 MVA应该是......或KVA(划分KVA / 1000获取MVA)。

注意:如果MVA小于0.75,则需要将其乘以1.25,以便计算工作。

T是弧形闪光应该持久的时间。这个可能有点棘手,但最多可以遵循这些拇指规则:

  • 电流限制保险丝T = 0.004秒

  • 5kV至15kV断路器T = 0.1秒


示例弧形闪光边界计算

假设我正在采用另外5kV断路器馈送的5kV电路馈线断路器(我将参考主要断路器)。上面是一个具有等于10的MVA的变压器。

所以,如果当我在送料器断路器时发生弧形闪光灯,那么我依靠主要断路器来绊倒。我们从经验法则中知道这将需要0.1秒。

我需要多远来放置我的障碍?

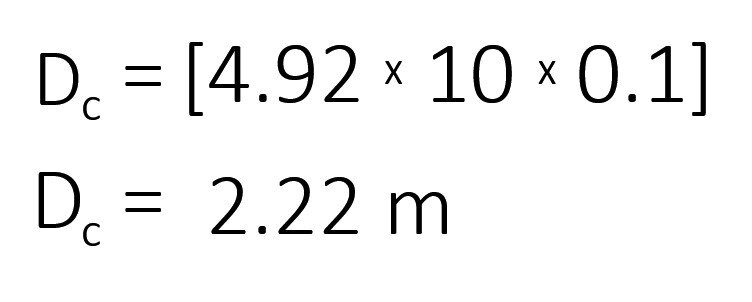

让我们看看等式。


我的障碍需要设置在2.22米或约7 1/2英尺。

请记住,这只是为了让别人安全。在闪光灯边界内工作的任何人都需要穿着 弧形闪存PPE .


我希望这有帮助!

这应该为您提供如何计算Acc Flash边界的句柄。它并不完美,并记住这种方法存在一些限制,但是当你没有别的时,它肯定会这样做。

如果你觉得阅读这篇文章之后也许你会更好的话 弧形闪光研究 然后请告诉我们我们是否可以提供帮助!
