如何执行ARC Flash研究

本指南将帮助您学习 如何执行 弧形闪光研究.

最好的部分?

你不需要去其他地方。

这一切都在这里。



内容


第1章:介绍



在我们开始使用指南之前,我想快速告诉您应该从这些章节中所期望的内容。

首先,我想将本指南保留为简短,尽可能实用。

这意味着我将保持与之相关的讨论 工程理论 到了 minimum.

主要目标展示具体步骤 您需要采取以执行质量 弧形闪光研究 使用 ETAP软件包.

如果您想阅读ETAP计算背后的理论,我鼓励您使用他们的帮助目录来执行此操作。

最后,我想强调我计划经常更新本指南,所以请经常查看新信息。


为什么电弧闪光研究很重要......


工人安全

电弧闪存事件能量分析(或简单) 弧形闪光研究)首先是旨在提供有关为该设备提供服务的合格工人的设备或电路部分的详细安全信息。

没有这些信息和 适当的培训,您的电工在黑暗中留下,并且很少想知道在维修设备时使用的PPE。

它显示了您的尽职调查

雇主的法律义务确保员工坚持存在 监管要求.

完成ARC Flash研究不是法律,而是识别您的已知危险,并让人们肯定是。

电弧闪光研究就是这样恰好 最好的方式 to do that.

在一天结束时,如果您是将工人安全放在背部燃烧器上的雇主,您将被举行 如果发生事故发生了责任!


执行电弧闪存研究


执行弧形闪光研究通常在阶段或层中进行。

基本阶段是 数据采集, 其次是 短路分析, 接着 弧形闪光研究.

目标是尽可能多地收集有关网站的信息,并减少金额 假设 你做了,所以你的计算更好。

弧形闪光研究具有很少的假设在这个行业中的重量是重量。


第2章:数据收集



数据收集毫无疑问是执行弧形Flash研究的最重要的部分。

您可以获得研究的数据越多,所需的假设越少。

一个 弧形闪光研究 对于该网站的许多假设可能导致错误地计算入射能量值。

这可能导致为合格的工人提供错误的PPE建议,要么把它们放在严重的危险(太少的PPE中用于足够的保护)或在维修设备时(太多PPE)时限制他们的运动和可见性。

例如,所描述的电弧闪存类别方法 CSAZ462. (nfpa70e.)对于没有完成ARC Flash研究的网站的网站是一种快速修复,但该方法中提供的解决方案非常保守,建议在维修大多数电气设备时作为解决方案40 CAL / CM2套装。


实用数据


数据收集阶段的第一步您需要做的是联系 公用事业公司 为有问题的设施提供电力。

立即联系他们并要求工程部门。

告诉他们您正在为客户进行Arc Flash事件的能源研究,您需要短路数据进行主要传入到网站。

这应该为公用事业公司提供所需的一切,为您提供必要的信息。

具体来说,您将需要以下信息:

额定电压

简单,但重要的信息。

确保您知道进入线的额定电压值是什么。

我之前已经被给出了拍摄电路数据,没有输入线电压的指示。

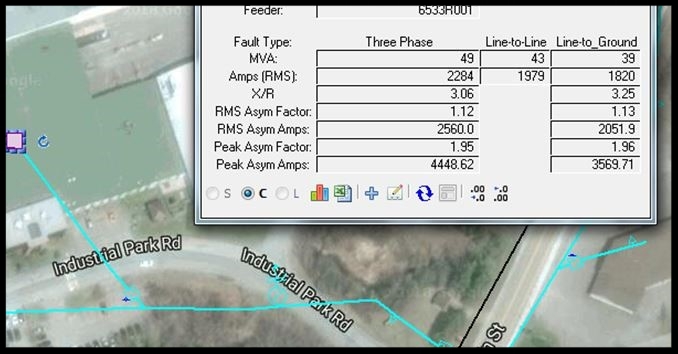

平衡的3相和单相对地电流故障评级

电弧闪光研究主要看出单相对地故障(更常见)平衡3相故障(远不太常见)条件。

为了查看这两种情况,您需要获得余额3相和1相对地实用性故障值。

短路.jpg.

阻抗比

您需要正面和零序阻抗值。

获得两个值非常重要。

正序阻抗值用于模拟平衡,3相故障条件,而零序阻抗用于模拟1相对地故障。

主要变压器数据

如果主变换器由该实用程序拥有,那么您需要与它们与其交谈,以获取变压器数据。

您将需要变压器的主电压和次级电压,功率额定值,阻抗,接线和接地配置以及冷却类型。

此外,请求该实用程序在主变压器的线路侧为您提供保险丝尺寸。

这很重要,因为没有此信息,您就没有足够的数据来计算主开关设备断开的事件能量释放。


文档评论


联系该实用程序并要求其数据后,是时候进行了文件审查了。

最重要的文档您可以要求网站给你的是他们的 单线图示 (SLD)。

查看SLD是有用的,因为它是 通常包含重要信息,例如总线电压,保护装置数据,电机和负载信息,以及指数的电缆特性。

此外,您还将使用SLD在现场中有效地规划路由,以及方便地记录视觉引用旁边的任何音符值数据。

在SLD之后,询问网站为您提供任何 以前的电弧或短路研究,如果有的话。

诸如设备列表或制造商的设备原理图之类的附加文档也可以证明对该研究有用。

一旦您拥有所有支持网站文档,就验证了实际的实地访问是谨慎的。


现场访问


如果不是你的工作场所,请询问该网站为您提供电工或任何 合格的人 谁相当了解了这个网站,可以向您展示。

这将使您的工作更容易,特别是如果该网站很大并且复杂。

以下是您在网站访问中收集的一切,以为您的客户或您的网站的Stellar Arc Flash学习。

erer.png.

转变Gear,MCCS,VDF,分离器和装载中心


总线信息

在每个开关设备中,MCC,VFD和负载中心是在执行ARC Flash研究时需要进行评估的总线。

因此,首先要做的是从距离和一角度拍摄每件设备的照片,因此您可以以透视程保留并保持数据组织。

然后,找到信息板并拍摄它以获取有关总线的信息。

信息板将告诉您关于总线的重要参数,例如最大高度和短路额定值。

如果您正在进行负载流程,您将需要此信息作为您的全面弧形闪存评估的一部分,我将在本指南的后续章节中讨论。

断路器信息

在拍摄铭牌的照片后,是时候放大断路器了。

断路器具有许多不同的形状和尺寸,从13.8 kV阵容(高压断路器或HVCB)的线侧发现的巨型气体隔热断路器,到照明板内的小型模具断路器(低压断路器或LVCB)。

由于事件能级是保护装置(PD)操作时间的函数,因此具有完整的断路器信息至关重要。

断路器制造商和模型

大多数HVCB和LVCB将有此信息可见。

您将需要此信息可以准确地找到Arc Flash软件库中的断路器的继电器。在某些情况下,您将遇到一个不可见此信息的断路器。

如果是这种情况,请询问电工打开断路器卧室(如果是真空HVCB的情况)或面板的次级盖(如果是面板LVCB)。

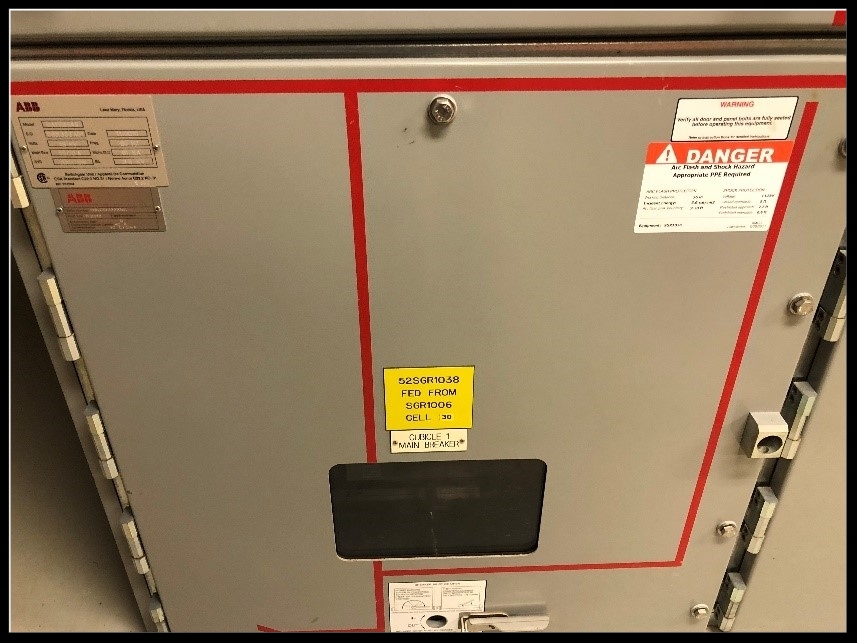

Circuit-Breaker.jpg.

真空HVCB.

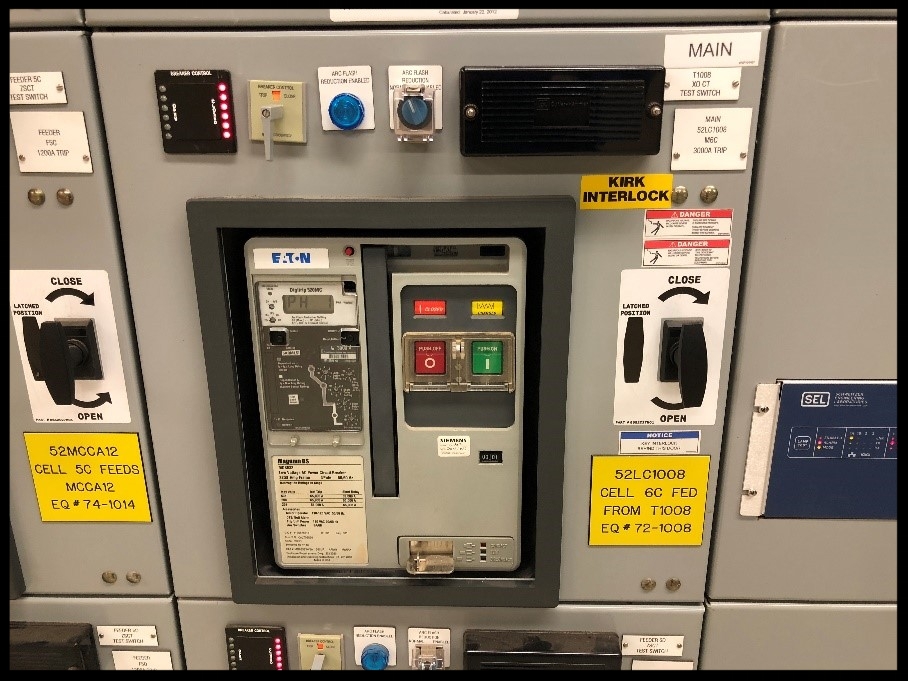

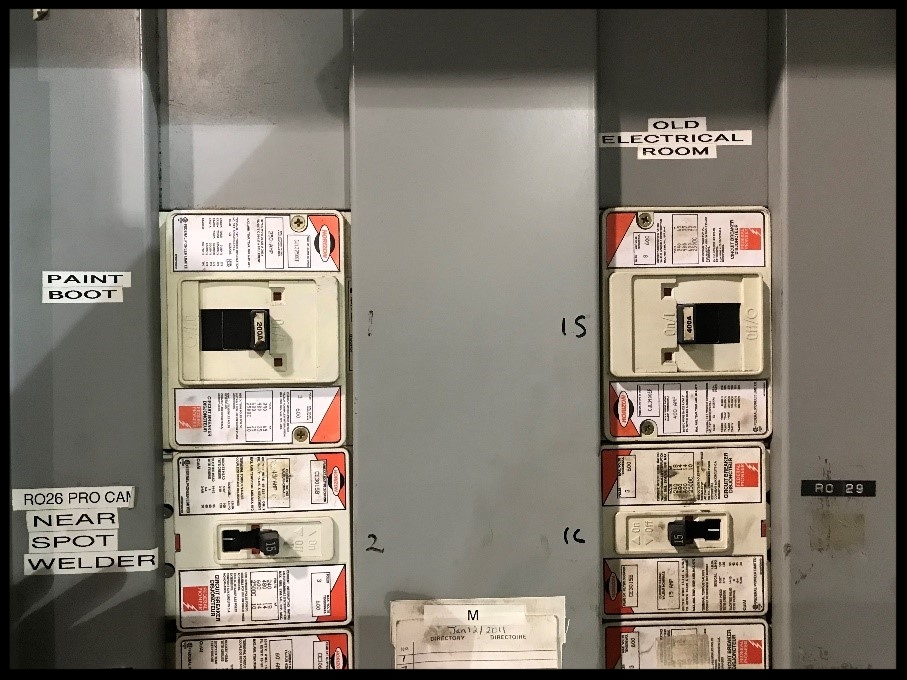

Panelboard.jpg.

面板LVCB.

确保您和您的电工在这样做时佩戴适当的PPE。

跳闸设备

您将需要两条信息:中继的热量和磁性设置,分别用于过载和过流条件。请注意,大量较小的LVCB(通常小于100A)将配备不可调节的继电器,具有固定的热和磁特性。



对于带有可调节继电器的LVCB,继电器通常将在断路器旁边安装。


图片5.jpg.

对于HVCB,继电器将处于单独的隔间。

如果继电器相当新颖,您可能需要使用计算机接口访问继电器的热和磁性设置。

具有LVCB和HVCB中继信息很重要,因为ARC Flash软件将使用此信息准确地计算断路器的跳闸时间以及绘制断路器的TCC特性。


SVC银行,谐波滤波器银行和反应堆


拍摄每个静态VAR补偿器(SVC)银行,谐波滤波器银行或电抗器外壳的铭牌图片。

在SVC和谐波滤波器组的情况下,您需要知道系统电压和所提供的KVAR。在反应堆的情况下,您需要知道阻抗等级。

SVC和滤波器银行构成了严重的闪光危险,因此您将显然需要为您遇到的每个SVC和过滤器组创建一个标签。

如果您计划进行负载流程研究,SVC,谐波过滤器和反应堆信息是至关重要的。

变形金刚

就像开关设备一样,首先从距离和角度拍摄变压器的照片,然后放大铭牌。

您将需要变压器的主电压和次级电压,功率额定值,阻抗,接线和接地配置以及冷却类型。

断开连接

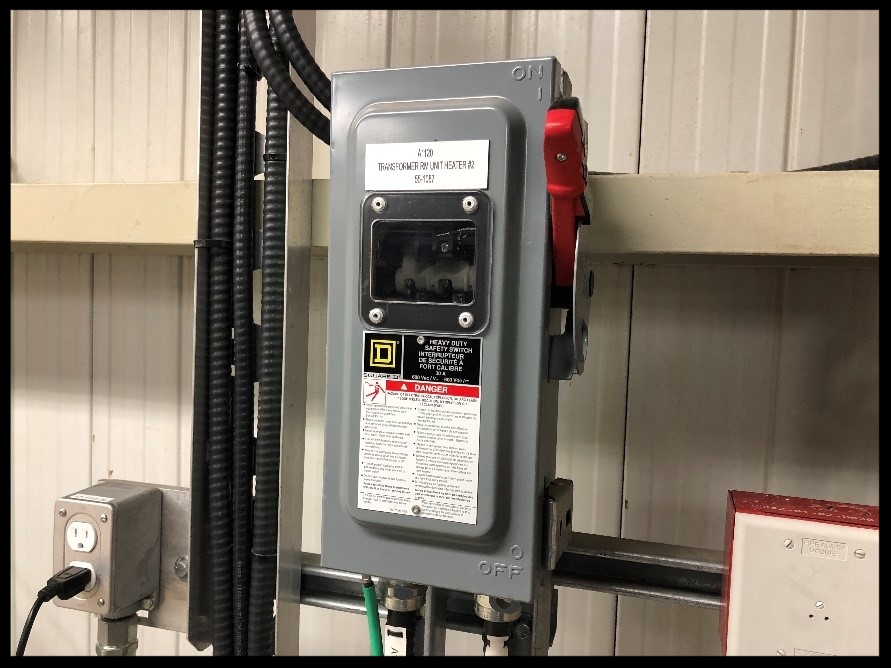

您可以在您的网站访问中浏览每次断开连接的详细信息。确保每张图片都有清楚地显示铭牌的铭牌和脱离连接的模型。

disconnect.jpg.

更重要的是,您需要知道断开连接是否为 融合或不融合.

这是因为考虑了融合的断开 防护装置 并将影响事件能量值,而非熔融的能量值不被视为保护设备,并且对您的电弧闪存计算没有任何作用。

在很多情况下,您可以通过查找序列号来了解,也可以在断开铭牌上找到。

当您遇到融合的断开连接时,请确保您知道那里的保险丝。

询问随附的电工要么打开断开连接,要么向您提供与现有保险丝配置的断开连接列表。

在打开电气设备盖子时始终佩戴适当的PPE。

电缆

这是一个棘手的。

为了做一个准确的ARC Flash研究,您需要完整的信息 每一条电缆 found on site.

这是因为电缆消散了故障电流,这减少了事件能量释放。

对于较大且更复杂的网站,通常会在其上给出电缆信息 单线图示.

在进入现场之前,请查看SLD并确保每条电缆都标有以下信息:

  • 额定kV和电压等级;

  • 尺寸;

  • 每阶段的导体数量;和

  • 电缆的长度。

如果在SLD上没有给出此信息,那么您必须要求电缆阻抗数据。

如果客户/您的网站没有可以在可以给出的文档中拥有此信息,那么您必须承担电缆参数。

电缆的长度通常是获得最困难的信息。

从我的经验中,电缆长度通常会被假设。

良好的拇指规则是假设开关设备电缆的长度和500英尺的长度。MCC电缆的长度。

您可以假设10英尺的小型面板和载荷附近的切片电缆的长度,对您进行物理可见。

负荷

大的归纳负载(或超过50小时以上的任何东西)会影响您的ARC Flash研究的结果。

这是因为在发生故障时, 电机将像发电机一样行动,释放储存的能量,这将有助于整体故障电流值。这将增加事件能源释放。

例如,75HP,600V压缩机可以在其总线上增加5%的现有故障电流值。

因此,包括包括的重要性 加载信息 在您的ARC Flash学习中。

如果该网站足够小,您可以在您的网站访问中查看每个电机的铭牌。

这的优点是您将最终获得电机 额定效率功率因数 数字不必承担它们,提高研究的准确性。

但是,将看到大型工业网站中的每一个电机都是一种不切实际而令人难以置信的耗时的任务。

因此,在为大型和复杂的网站进行ARC Flash研究时,简单地要求他们的完整负载信息。

它通常是一种Excel文档,具有关于站点上每个现有电机的额定电压,HP和全负载放大器(FLA)的信息。

在这种情况下,您可能不会在那里列出电机的功率因数和效率数据,因此假设 国家电气规范 (NEC)典型的数据参数,在近似电机性能时执行良好的工作。

当出于现场时,您无疑会遇到网站上市的设备上未列出的设备。

每个网站都会有这个问题,一些网站比其他网站更多。

这通常是新安装的情况。

确保您拍摄缺失设备的好照片。

记录其规格以及其间连接,让网站知道您发现了一些未列出其SLD的设备。

他们很乐意知道您对其资产进行了彻底的分析。


第3章:创建ARC闪存项目


现在我的目标是让你熟悉 铺设单线图 (SLD)使用ETAP软件包,然后向您展示如何填充每个ETAP元素所需的数据,以便执行正确和准确的计算。

让我们进入它。

创建 -  arc-flash-project.png

创建一个新项目


当你第一次开放ETAP时,去 文件, 然后 新项目.

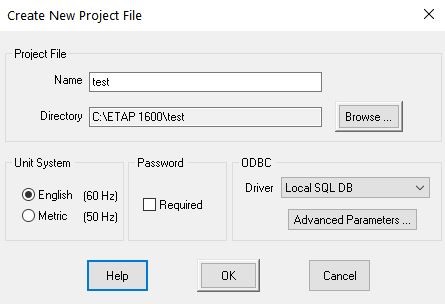

之后,您将遇到以下窗口,如下所示。

填写所需的信息,例如项目的名称,然后指定存储目录。

所有非常自我解释的领域。

一旦您填写了所有信息,您将被带到一个空白屏幕,您将开始为Arc Flash学习项目创建SLD。

图1.JPG.

第4章:创建单线图



在该项目的这一阶段,目标是简单地在ETAP中铺设所有必要的单线图元素,在您离开时标记它们。

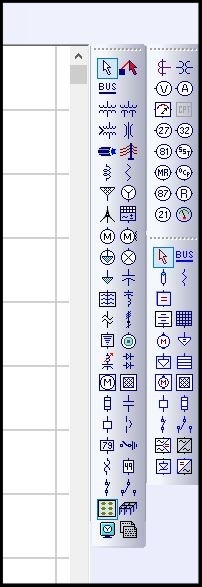

您将需要构建完整的单线图所需的一切都位于屏幕的右侧,如下所示。



当您开始铺设SLD元素时,请勿填写所有所需数据,您将在本指南的后部部分中执行此操作。

当然,您将从SLD的最上游元素开始,然后向下工作。

首先,找到一个名为的图标 电网 并将其放在空白屏幕的顶部中间部分。

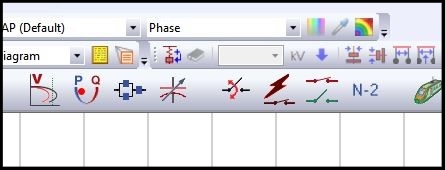

从那里确保您启用单行 自动构建.


此功能将通过为您自动连接SLD元素来节省大量时间。

在此处描述了启用此功能的按钮。


放置电网后,通过单击相应的图标放置其余的SLD元素。

如果您错误地放置了错误的SLD元素,只需突出显示它,然后按键盘上的删除按钮将元素发送到系统垃圾箱。

ETAP中SLD的流量应该是逻辑的,对应于网站现有的SLD。

这一步的主要目标是标记 ETAP元素 一旦你放置它们。

标签应对应于站点SLD上的元素ID。

要标记ETAP SLD元素,只需双击它,查找调用的选项卡 信息 并填写所谓的部分 ID.


第5章:单线图的元素


元素 - 单行.png

虽然您的ETAP单线图(SLD)将与网站SLD非常类似,但两者之间会有一些显着的差异。

以下是ETAP SLD元素的几个音符,可能比其网站SLD对应物不同。


额外的公共汽车


在ETAP,公共汽车很多 多于 只是A. 节点 具有恒定电压。

使用ETAP的各种模块汇编​​系统并执行分析时,例如负载流量,短路或电弧闪光,ETAP执行的大部分分析将在实际完成 公共汽车 系统SLD的。

因此,您的ETAP SLD将比您的SLD更多的总线。

这是您的公共汽车应位于ETAP SLD的位置,因此在执行计算时,您不会错过任何重要结果。

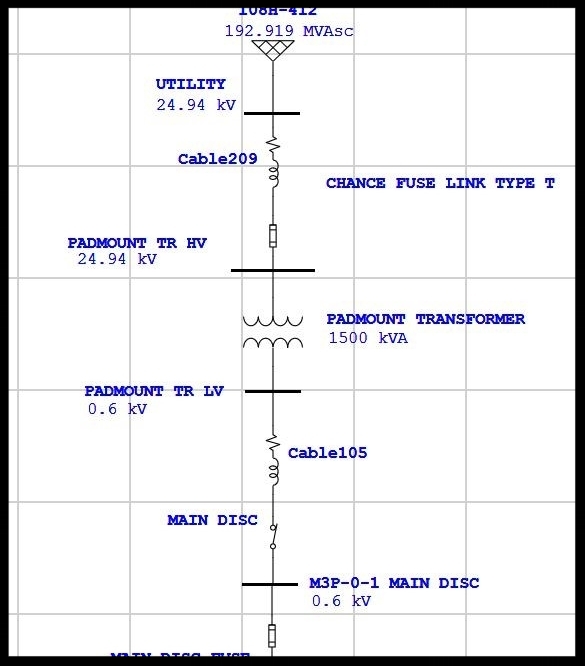

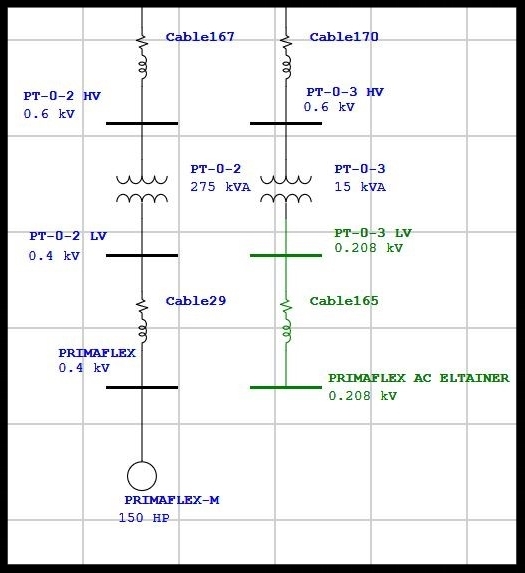

这两个数字在描绘了我在这里谈论的内容做得很好。

请注意以下位置的额外总线:

公用事业 - 一个好的拇指规则是在公用事业的负载侧有一个总线

变压器 - 每个变压器都有两个总线:一个用于主要绕组的一组,另一个是用于二次绕组的绕组。这是重要的,因为变压器的主电流和弧形闪光能量释放号码在变压器和次级侧面上的闪光灯能量释放号码也不相同。

转变 - 您在SLD中包含的每个交换机(断开连接)应在交换机的负载侧具有总线。这很重要,因为有问题的设施的每个交换机都需要有一个电弧闪存标签,警告为潜在危险提供服务的电工。

面板板 - 技术上,ETAP确实有一个单独的SLD元素用于面板。然而,从我的经验来看,我发现它在视觉上更容易地在ETAT SLD上作为总线定义面板系统。

负荷 - 在ETAT中,您的负载应始终定义为总线。小电机(小于50 HP)和小静载荷可以简单地留作“裸体”公共汽车,没有任何连接。较大的电动机和静电载荷应定义为带有总载荷或连接到它们的感应机的总线。


包括电缆


在etap中放在一起的模型时,不要忘记你必须 包括电缆.

电缆应该放在他们的 逻辑位置.

使用上面的图像(单行图),您可以看到有一组从实用程序到源的Main Padmount的电缆。

从Padmount,还有另一组电缆,供应开关设备的主断开。

请记住 电缆很重要 因为它们消散了故障电流,因此减少了整体入射能源释放。

电缆越大,预期电流耗散越多。


保护装置(PD)


在ETAP中,有三种类型的PD:保险丝,高压断路器(HVCB)和低压断路器(LVCB)。

断开与开关简单地建模,并且本身不提供任何保护的故障电流。

以下是要正确铺设每个ETAP PD元素的方法。

保险丝

在ETAP中编制SLD时,大多数保险丝可能来自融合断开连接。要在ETAP中创建融合的断开连接,只需将其模拟为与保险丝串联的开关。

如文章前面所述,请不要忘记包括断开连接的总线。

HVCB.

HVCB.必须通过电流互感器(CT)连接到它们的相应继电器,以便正确地中断预期故障电流。

这个过程在ETAP中有点棘手,所以这里有步骤正确:

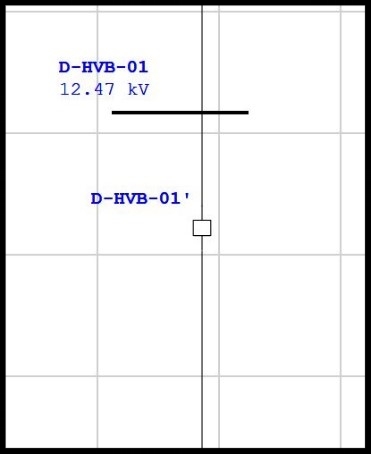

  1. 找到HVCB图标并将其放在SLD图上。注意断路器的相应总线。

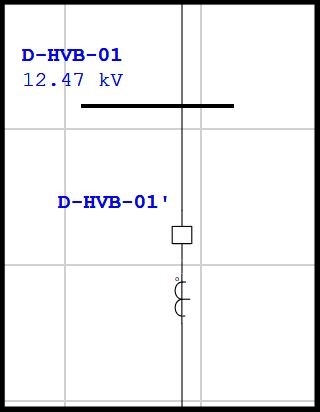

2.找到当前变压器(CT)图标并将其放在电路线上。如果在HVCB之前或之后放置CT,则无关紧要。

确保您知道CT的主要级电流汇价。

在我的例子中,它是1200:5。

当前变换器.JPG.

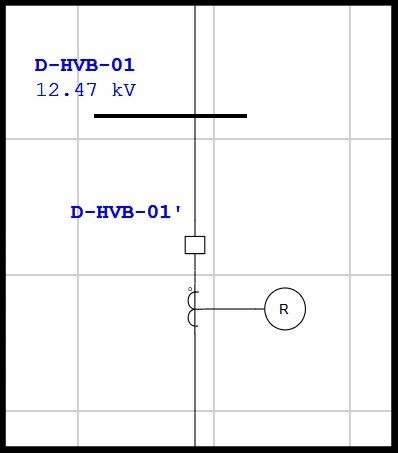

3.找到多功能继电器图标并将其连接到CT,如图所示。

如果系统包含多个继电器,即所有控制相同的HVCB,则可以简单地将它们彼此连接。

在我的情况下,该特定断路器由单个继电器控制。

Relay.jpg.

负荷


如前一篇关于在ETAT中布置公共汽车的注释中所提到的,请始终首先将每个负载定义为总线。

从那里,如果负载是一个大电机,可以将感应机器或同步电机元件连接到负载总线。

如果负载是一个大的静电负载,如照明面板,则可以将静态负载元件连接到负载总线。

我知道很多工程师喜欢使用 荷兰量集团 元素在ETAP中定义加载总线时,但个人,我不喜欢这样做。

这是因为在ETAP中,集成负载被定义为电感负载和静载荷的组合,其中两个负载类型的分布由百分比定​​义。

对我来说,这是一种过度简化,并不能为我的喜好提供准确的结果。

因此,我坚持使用感应机器/同步电机和静态负载元件。

电气负荷.jpg.

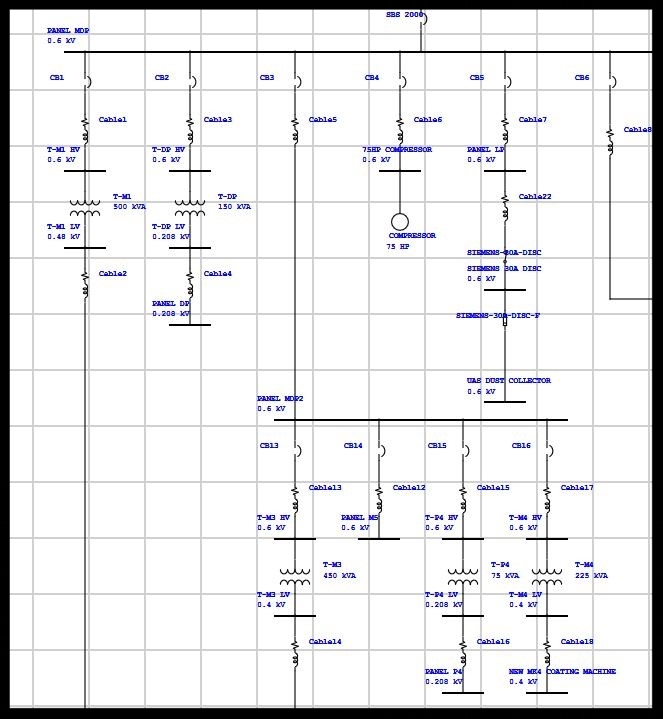

在完成ETAP中的所有元素之后,您的SLD应该类似于上面所描绘的内容。

目视检查您的SLD,以确保您已在图表中标记每个元素。

您还应该确保您的SLD是整洁和组织的,每个元素之间的空间都有很多空间。


第6章:数据输入


一旦完成了铺设了SLD中的所有元素,就是时候了 开始填写数据 您在数据收集阶段收集。

参考 第二章 本指南如果您需要进修,请参与您完成学习的数据。

填充每个SLD元素的数据肯定是一个 耗时的过程.

此过程可以快速且容易,或慢且痛苦,具体取决于您执行数据收集阶段的程度。

在本节中,我将讨论如何正确填写SLD中每个元素的数据。

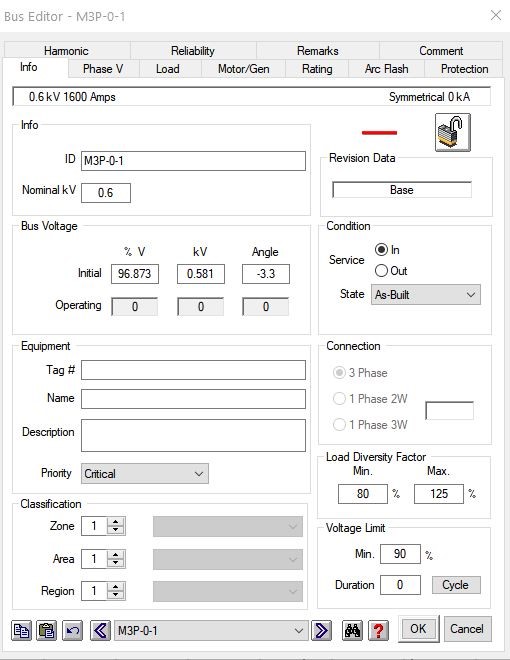

填写公共汽车的数据


您需要两条信息:总线标称电压和总线类型。

可以在ID下找到标称电压信息插槽,如这里所示。


请注意,标称电压测量始终处于KV,而不是V.当您填充每个总线的电压时,请记住这一点。

接下来,去 评分 标签并找到 类型 下拉列表,如这里所示。

ARC Flash Data-Bus.jpg

从那里列出的选项中选择适当的总线类型。

类型 下拉列表在计算入射能源释放中起着非常重要的作用。

请注意,在此处处理交换机和SwitchRack类型。

这也是如此 电缆总线其他 types.


填写PD的数据


保险丝

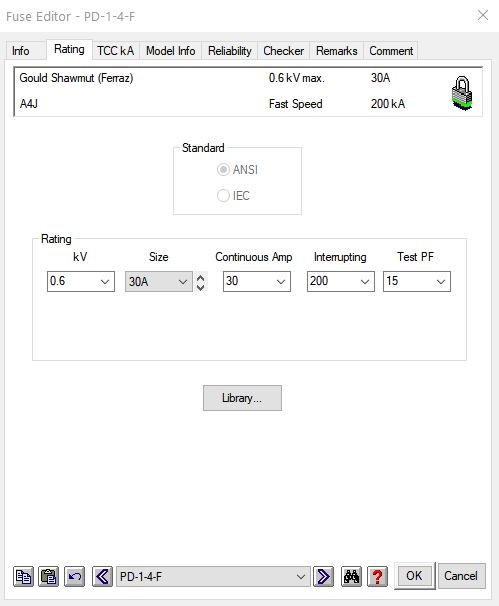

双击保险丝。所有必需的信息都在 评分 标签。单击菜单底部的库按钮,然后通过列表选择适当的保险丝参数

fuses.jpg.

HVCB.

将HVCB和中继SLD元素放在ETAP中,如本章前面讨论的,您需要多个步骤,以确保HVCB和相关的继电器正常工作。

为了将继电器的逻辑连接到HVCB,您需要在ETAT中指定此功能。

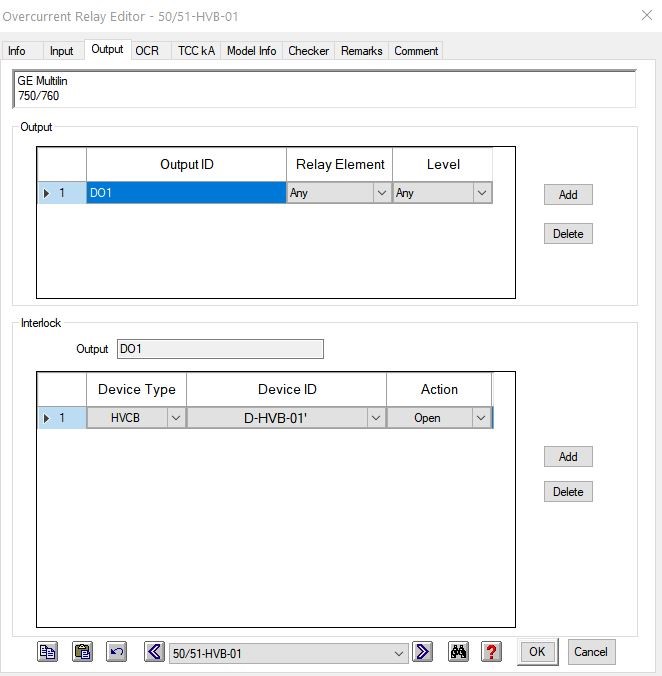

双击继电器图标,找到调用的选项卡 输出 并定义逻辑。

电路断路器.jpg.

在此选项卡的互锁子部分中,确保您选择了正确的HVCB Device ID.

请注意 行动, 它说 打开,意味着断路器将达到中继指定的故障电流阈值时打开。

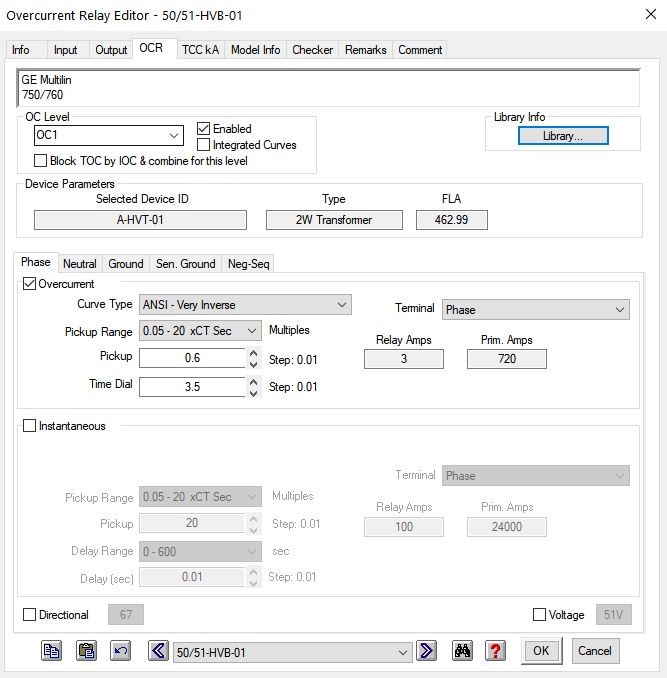

最后,您需要指定中继的制造商和模型,以及其过电流和过载参数。

所有这些设置都可以在调用的选项卡下找到 OCR..


在该示例中,继电器具有非常逆曲线类型,并设置为检测相位到相位以及相位到接地故障条件。

所有其他设置,包括瞬时旅行特征都被禁用。

lvcb.

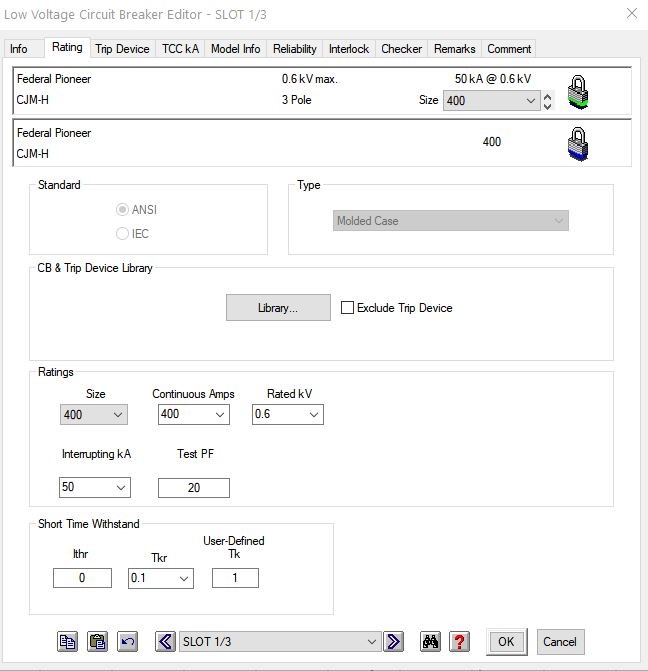

与HVCB设置不同,您无需指定单独的中继元素;所有必需的信息都在 评分跳闸设备 标签。

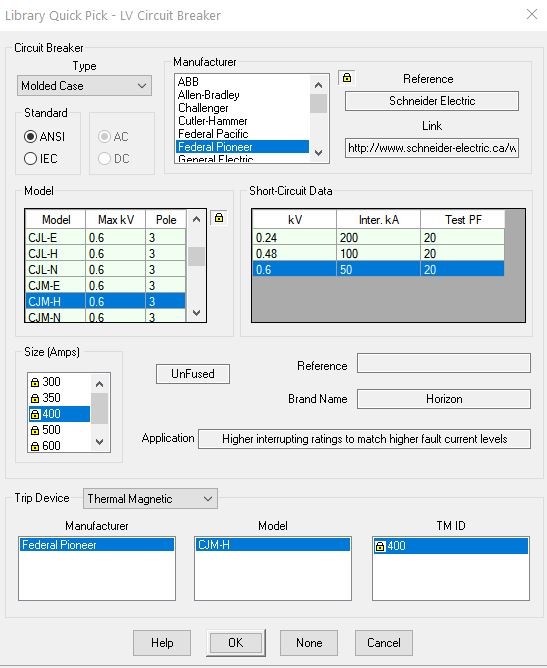

双击LVCB以显示信息编辑器。去吧 评分 选项卡,然后单击 图书馆 按钮。

低压.JPG.

一旦在图书馆菜单中,滚动到厂商和模型的广泛列表,直到找到正确的LVCB。



耐心,因为这一步可能需要一段时间。如果您在那里找不到您的LVCB,请尝试更改 类型 LVCB通过导航位于屏幕左上部分的下拉菜单。

回顾过去我已经完成的所有ARC闪存研究,我只能记住一些案例,其中我无法在图书馆菜单中找到确切的LVCB制造商和模型。

一旦找到正确的LVCB,请不要忘记选择断路器的适当额定电压,以及其尺寸。

最后,您需要指定所调用的选项卡中的中继参数 跳闸设备.

trip-device.jpg.

指定热量和磁特性以匹配断路器的实际继电器设置。

固定设置意味着跳闸曲线将遵循预定的时间电流特性。仔细检查以确保已选择正确的传感器ID和额定值。


填写负载数据


感应机/同步电动机

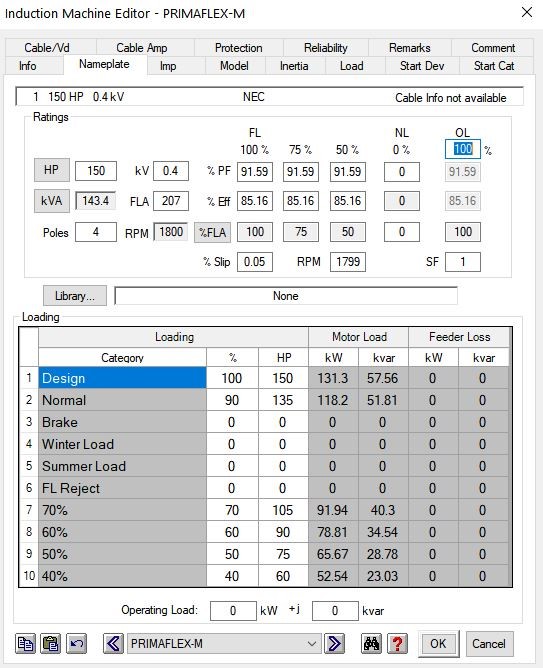

对于您在ETAP中创建的每个输入机器或同步电动机,您需要指定在其中找到的电机参数 铭牌 标签。

Motor.jpg.

定义电机的额定电压以及HP。

如果您勤勉地收集详细的电机数据,您可以使用制造商的特性指定电机的FLA,%PF和%EFF。

如果没有,您可以使用国家电气代码(NEC)给出的典型参数指定电机的FLA,%PF和%EFF,这将为您提供电机的实际行为的近似近似。

静载荷

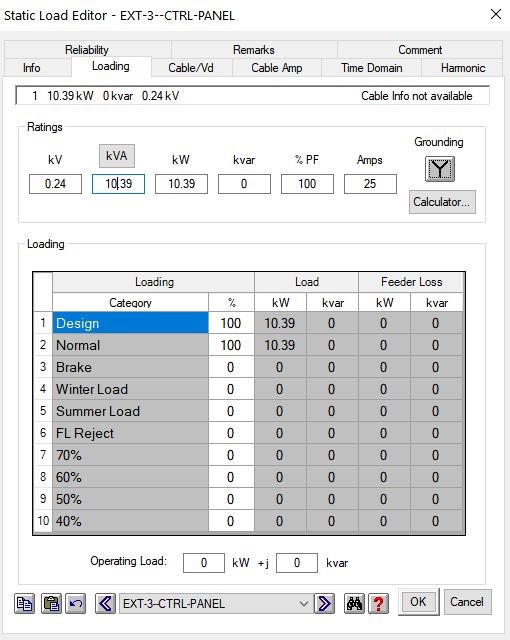

填充静态负载的必要数据很容易。双击ETAP中的静态加载元素,找到调用的选项卡 装载.

从那里,只需指定额定电压,kW和kvar消耗。

static-load.jpg.

填写电缆数据

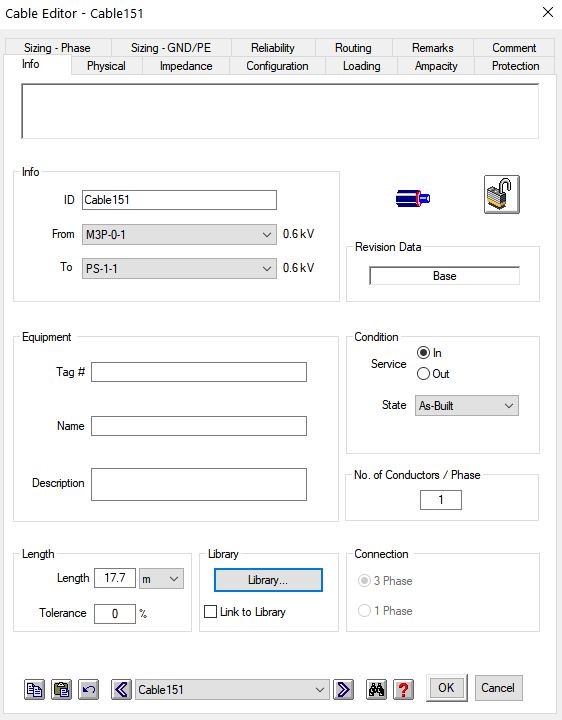

双击电缆以显示信息编辑器。像往常一样,你将看到的第一个标签将被调用 信息.

Cable-data.jpg.

我通常不会修改电缆ID,我会留下它。

原因是明显的:大多数网站不使用任何识别电缆。

填写的第一条信息将是有问题的电缆的长度。

如前所述,电缆长度非常难以准确测量,因此通常近似。

填写的另一个重要信息 信息 标签是每相的导体数量。

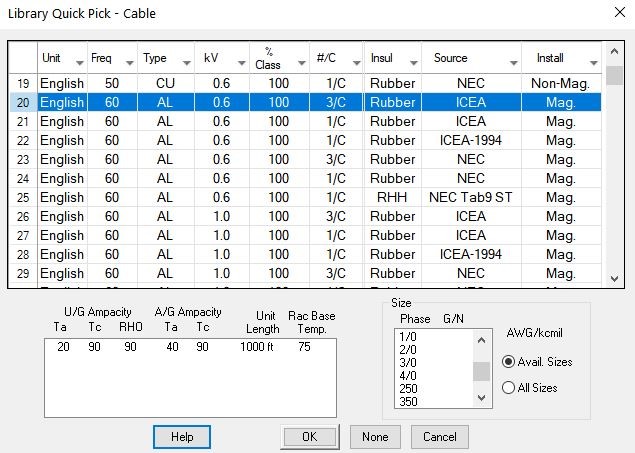

最后,找到位于Info选项卡的底部的库按钮。


单击按钮以显示电缆库。

从那里,选择所需的电缆特性,例如额定电压,电缆类型(铜或铝),以及电缆的尺寸。

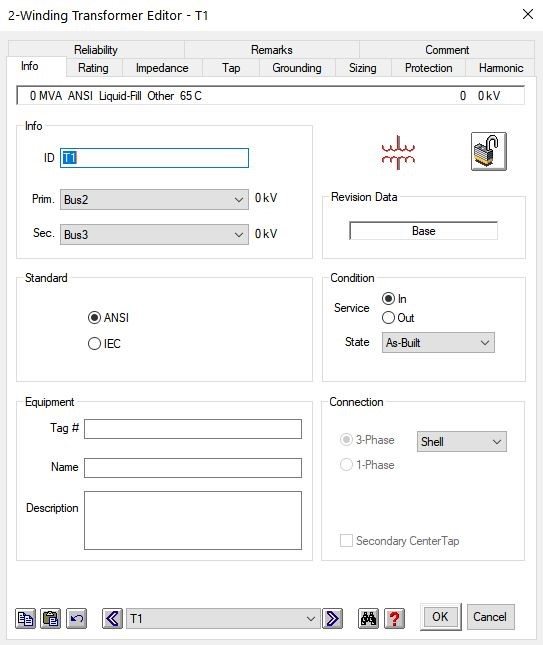

填写变压器的数据

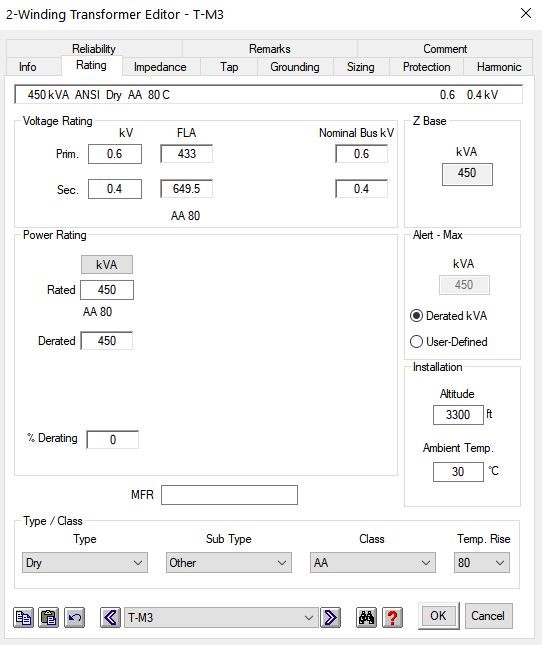

单击开始 评分 标签并填充初级绕组电压和次级绕组电压。

变换器 -  arc-flash.jpg


再一次,请记住,电压在kV中,而不是V.

然后填写变压器的额定功率。

此外,您还需要使用选项卡底部的下拉菜单来指定变换器的类型。

这种特殊的变压器是一种具有天然空气冷却的干式型。

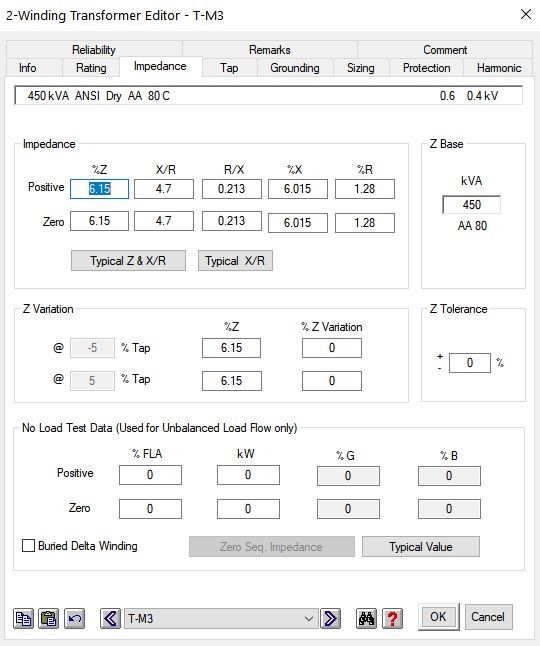

接下来,去 阻抗 标签指定变压器的阻抗。

阻抗.JPG.

在极少数情况下,您无法获取此值,您可以随时通过单击近似 典型的z.& X/R 按钮。

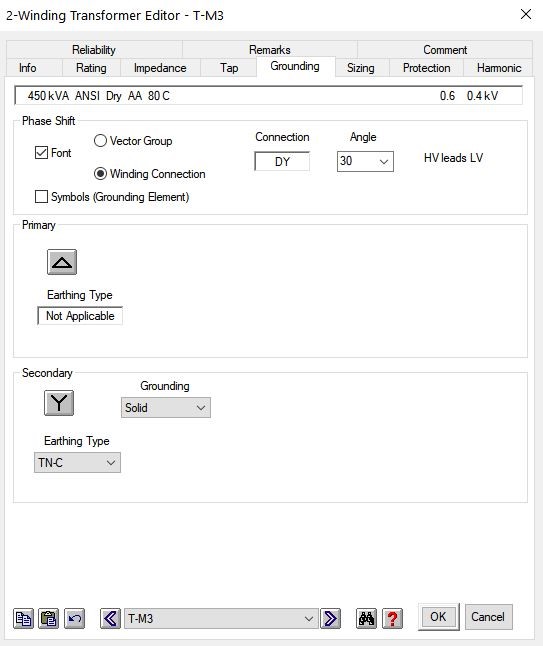

最后,去 接地 标签并确保指定绕组连接以及接地类型。

变压器具有三角体初级和二级绕组配置,二次绕组中性牢固地连接到地面。

接地.jpg.

填写实用程序的数据

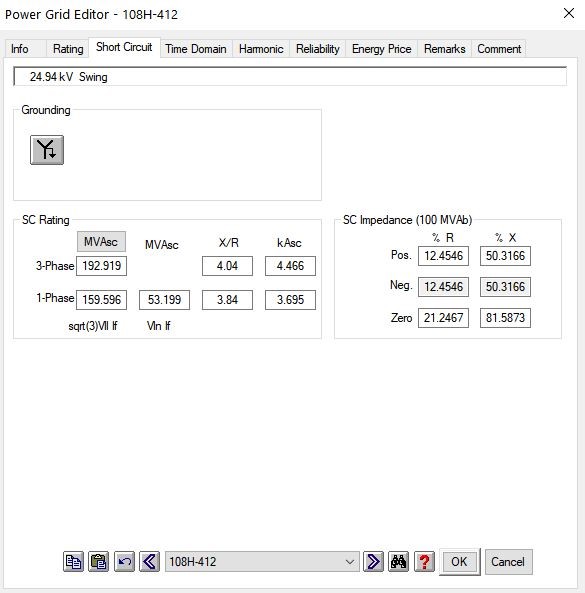

去吧 评分 标签指定电网的额定kV。那样,去 短路 选项卡填写公用事业公司给您的短路数据。

实用 - 短路.jpg

请注意,MVASC和SC阻抗值不需要填写。

相反,它们基于单相和3相故障电流参数以及X / R比自动计算。

你有它!

如果您按照本章讨论的步骤,则在ETAP中创建SLD时,您应该没有问题并填写所有所需数据。

在下一章中,我将向您展示如何使用ETAP的短路,负载流和电弧模块开始运行各种学习案例。

然后,我将向您展示如何组织和列表报告的结果。


第7章:运行模型


在本章中,我们需要使用没有错误的模型运行。

让我们开始吧。


没有错误


一旦您的SLD图已完成并且所有必要的数据都填写,下一个要做的事情就是确保您的ETAP模型运行平稳,在模拟过程中没有错误。

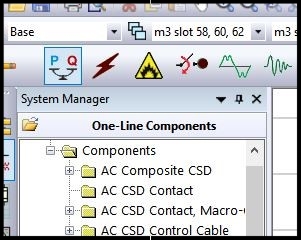

要检查您的模型是否有错误,请单击此处 加载流量.


然后点击 运行负载流量 图标。


如果出现提示,请指定输出报告的名称。当您第一次尝试运行模型时,您可能会使用一些错误进行错误日志。根据您的模型的大小,该列表只能是几行或与整个页面一样大。请注意,这在项目的此阶段完全正常,您不应期望在第一次尝试时构建完全运行的模型没有错误。以下是一些最常见的错误以及如何快速修复它们的列表:


常见的ETAP错误列表


总线基座kV距离公共汽车标称kV的40%(范围):

当母线电压与变压器电压不匹配时,这是您获得的错误。

双击错误消息要将其带到错误源。

检查其标称电压以确保它与上游变压器的次级绕组和/或下游变压器的主要绕组相匹配。

XFMR正序X / R等于0。

当一个或多个变形金刚具有等于0的阻抗比时,这是您获得的错误。

双击错误消息要将其带到错误源。

点击一下 阻抗 标签并指定正确的X / R比。

请记住,如前所述,您可以通过单击致致近似此值 典型的z.& X/R button.

电缆r等于0

当您忘记指定电缆的阻抗值时,您会得到另一个常见的错误消息。

双击错误消息所示的电缆,点击 图书馆 按钮位于INFO选项卡底部,然后选择相应的电缆参数。


第8章:短路研究


一旦您验证了没有错误的模型运行,您可以继续运行ETAP仿真模块。

短路研究 是您在模型模拟中需要做的第一个模块。

这是因为获得短路值需要运行其他仿真模块,例如负载流程和闪频研究。

以下是您需要执行短路研究的步骤。



点击一下 短路模块图标。这将提出系统短路接口。


点击一下 新的学习案例图标。然后将提示您命名您的短路研究。


选择短路研究案例的名称后,单击调用的公文包图标 编辑学习案例。这将提出研究案例菜单,在那里您需要进行一些调整。

编辑 -  arc-flash.jpg

研究案例菜单


研究案例菜单由4个选项卡组成(信息, 标准, 调整, 和 警报),每个填充许多各种可调选项。

为了保持简单实用的事情,我只会讨论我建议从默认值改变的选项。

如果您想了解此菜单中包含的所有不同选项,并了解如何更改它们会影响您的学习案例方案,我建议您点击 帮助 按钮位于底部的底部 研究案例 在ETAP帮助目录中读取它们的窗口。

帮助目录非常有用,并在解释各种研究案例选项背后的理论方面做得很好。

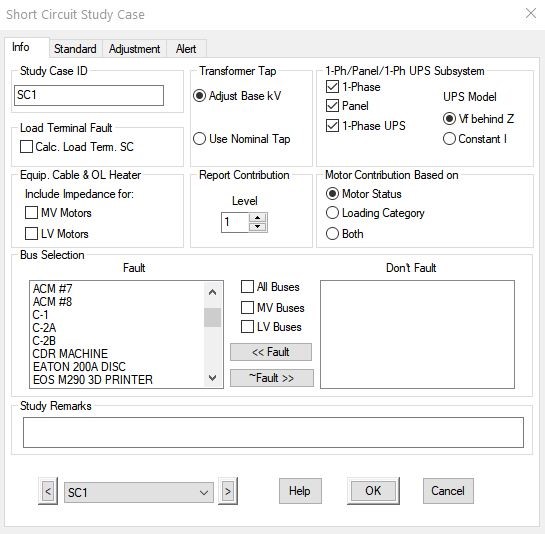

短路研究案例 - 信息选项卡


在里面 信息 标签您需要做的第一件事实际上是故障您要分析的系统中的各种总线。

3图6.jpg.

通过所示的公共汽车列表 不要出现故障 列出并选择要故障的每辆总线,然后单击 过错 按钮将它们带到 过错 bus list.

汽车贡献 - 设置at. 电机状态 或者 两个都 - 自然而然,您希望您的归纳负载有助于整体短路值。这将为您提供更现实的情景。

报告贡献 - 设置at. 1级 - 此设置将在遥控器中的“x”级别以其他错误的公共汽车指定其他总线的短路贡献。

我喜欢将此设置留在1中以正确地触发来自每个故障总线的最上游的PD。

在较大的研究中,我还发现增加报告贡献水平将大大增加计算时间。


运行短路研究



一旦您设置了短路分析的案例研究,就是时候告诉软件进行计算了。

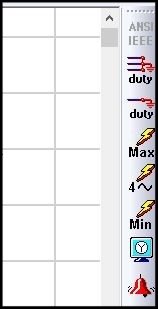

点击一下 运行3阶段设备 按钮并允许软件几个时间来执行计算。


解释SLD上的短路结果

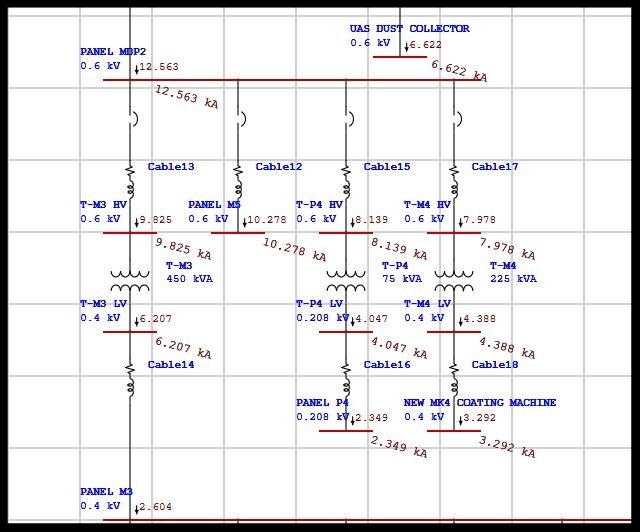

当软件完成执行短路计算时,您的屏幕将看起来像这样。


请注意,在研究壳体分析中包含的故障总线以红色突出显示,故障电流在每个故障总线附近以轻微的角度显示。

每个分支的单个故障贡献也在每个故障总线之前显示为红色的少量数字。


导出结果


有很多方法可以从短路研究中获得和导出结果。 ETAP有一个功能,允许您使用一下按钮编译全面的报告。

虽然这个功能是有利的,有点有用,但我发现它经常为您提供许多不必要的信息。

因此,我永远不会让ETAP在报告中编写一切。相反,我使用Excel导出我认为必要和有用的信息。

这是我的方式:

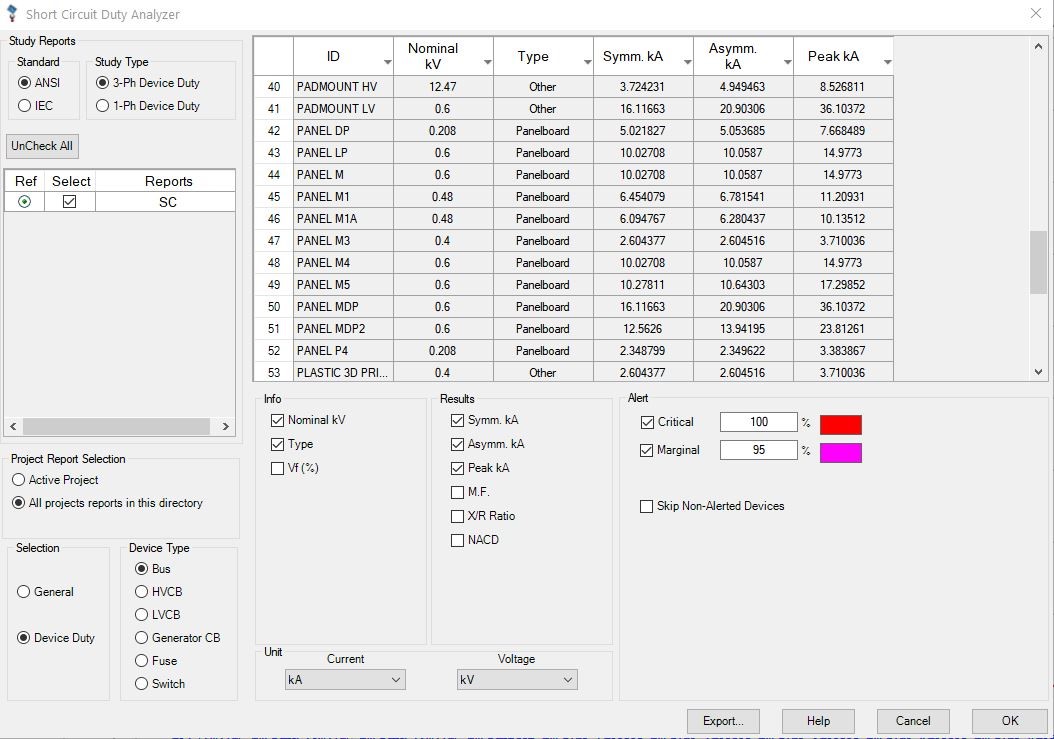

点击一下 ANSI短路分析仪 button.

您将被带到短路分析仪菜单。

3图10.jpg.

在菜单的左下部分,确保您有 设备义务 选择。

在下面 设备类型, 选择 公共汽车 在模拟中的每个故障总线的菜单的主要部分中,将带上短路的结果。

您可以控制您想要披露每辆总线的多少描述性信息,以及您想要显示的结果。

要将结果导出到Excel文件,请单击 出口,然后指定导出文件的名称以及其存储目录。

当我为客户端运行短路计算时,我喜欢为系统中的每个故障总线提供详细的短路分析。

此外,我喜欢通过选择这些选项来评估每个HVCB和LVCB 设备类型 为了确保潜在的故障电流值不超过PD安培中断容量(AIC)。

如果我遇到了一个没有足够的潜在故障当前的PD,我突出了报告中的这一发现,并为PD提供了不足的评级的适当工程建议。


第9章:ARC Flash结果



完成模拟短路计算并对导出的数据感到满意后,是时候进入电弧闪存能量分析了。

点击一下 弧形闪光 模块图标,位于旁边 短路 图标。

这将提出ETAP ARC Flash接口。

就像短路一样,点击 新的学习案例 图标。然后将提示您命名您的 弧形闪光研究 案例场景。

选择Arc Flash学习案例的名称后,您将再次点击调用的公文包图标 编辑学习案例.

这次,菜单将包含7个选项选项卡。


ARC Flash学习案例 - 信息选项卡


调用的第一个菜单选项卡 信息 保持与 信息 选项卡发现 短路 研究案例。

3图11.jpg.

再一次,您必须通过此菜单中显示的总线列表,并选择要通过将其划分的公共汽车分析 过错 list.


ARC Flash Chearing Case - 方法选项卡


闪频方法 - 设置at. IEEE 1584.,与之 LV的电流电流变化 at 15% - 当我执行事件的能量计算时,我始终坚持IEEE 1584方法,因为它是用于确定AC系统的入射能量值的最全面的弧形闪光灯标准。

当我完成计算时,我总是会在15%的电弧电流下变化。如果选择了该变型选项,ETAP将对每个总线进行两组电弧电流计算,一个计算在100%的总线电弧电流(IA)中计算,另一个在IA的降低计算的另一个计算,指定减少百分比箱子里头。

无论哪个计算最终给出最高的入射能量值,ETAP将用作总线的最终事件能量值。

总线故障电流 - 使用两者 ½周期1.5到4个周期 - 当ETAP确定任何给定总线的故障电流时,它需要一个对称故障电流波形的快照来执行此操作。

此设置指示软件将要采用当前波形的快照时的时间点。

第一个设置确定故障电流波形的½周期标记处的故障电流。这也被称为瞬时的故障电流。

第二个设置确定1.5和4个循环标记之间的故障电流。

这也称为中断故障电流波形。

当我执行我的计算时,我喜欢模拟故障当前案例,并使用任何案例产生最高的事件能量数。

要使用这两个设置,您必须创建两个单独的研究案例,每个设置一个。

幸运的是,创建第二个研究案例有一种简单的方法,而不必经过每辆公共汽车单独断层的繁琐任务 信息 标签。

为此,只需点击“ 新的学习案例 图标,然后使用先前的研究案例的设置复制研究案例。

然后,转到新创建的研究案例,点击 方法 标签并选择 1.5到4个周期 选项 总线故障电流


ARC Flash学习案例 - 清算时间选项卡


故障清除时间(FCT) - 使用 自动选择源保护装置 - 您希望在模拟故障条件时自动选择最合适的PD。

大多数情况下,PD将是故障电流最上游的。

您还需要选择在某些情况下选择自己的源PD,因此请勾勒出校验标记 除非在总线编辑器中选择PD.

此外,我通常会在旁边拨打一个校验标记 限制最大FCT. 并在2秒钟内设置最大FCT。


解释SLD上的ARC Flash事件能源结果


当软件完成执行弧形闪存计算时没有错误,您的屏幕将看起来像这样。


请注意,在研究壳体分析中包含的故障总线再次以红色突出显示,电弧电弧显示在每个故障总线附近以轻微的角度显示。

此外,每个总线将有3行信息以红色字体显示:使用NFPA 70E 2012-1015标准,ARC闪光灯边界和使用指定的工作距离计算的入射能量释放级别。


ARC Flash学习案例 - 获取结果

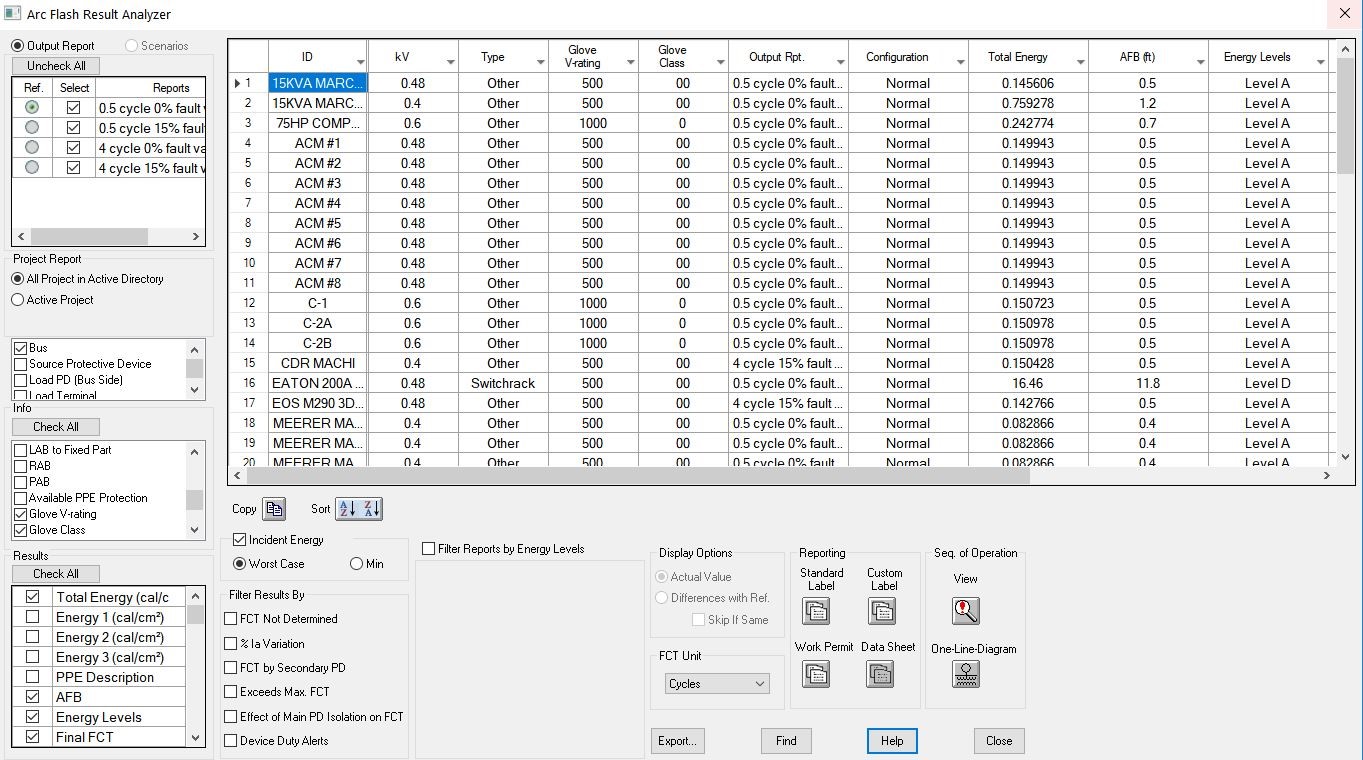

点击一下 ANSI ARC Flash分析仪 按钮。

从那里,您将被带到短路分析仪菜单。


就像短路结果一样,您可以控制要输出的描述性信息以及您要显示的结果。

如果您有一个以上的活动案例研究,请放置旁边的复选标记 事件能量,位于右下 复制种类 纽扣。

从那里,我建议你选择 最糟糕的情况 选项要显示从我们之前讨论的案例研究选项计算的最关键的案例结果。

一旦您对显示的结果感到满意,请单击“ 出口 按钮将显示的表导出到Excel。


你有它!


如果您遵循本指南章节中概述的步骤,则应对客户或您的网站进行对客户或您的网站的质量,全面事件能源研究的麻烦。

如前所述,我计划定期更新本指南,因此请经常查看其他信息。

感谢您花时间阅读本指南,保持安全,保持您的安全文化收费!





现在轮到你了!请发表评论

让我知道…

  • 什么部分为您提供帮助最多;

  • 如果您看到任何方法,我可以改进这篇文章;或者

  • 如果你有任何问题。
